產品照片:

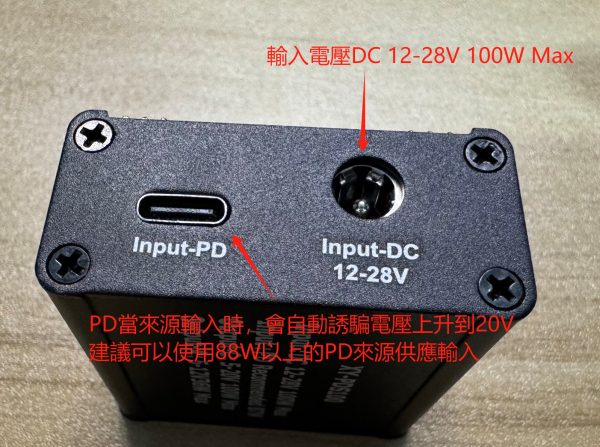

IO口

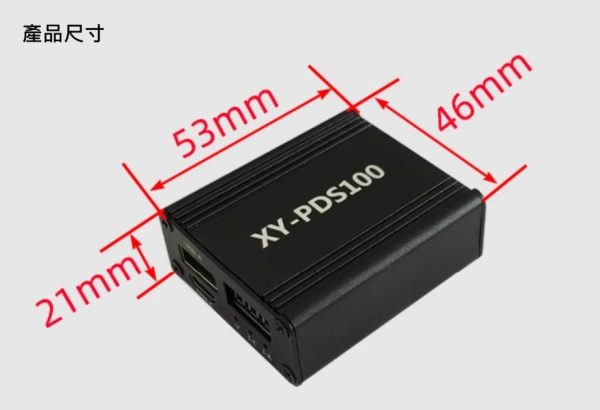

產品尺寸:

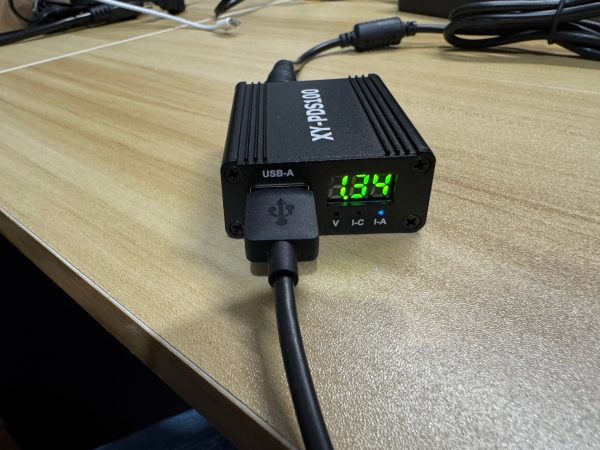

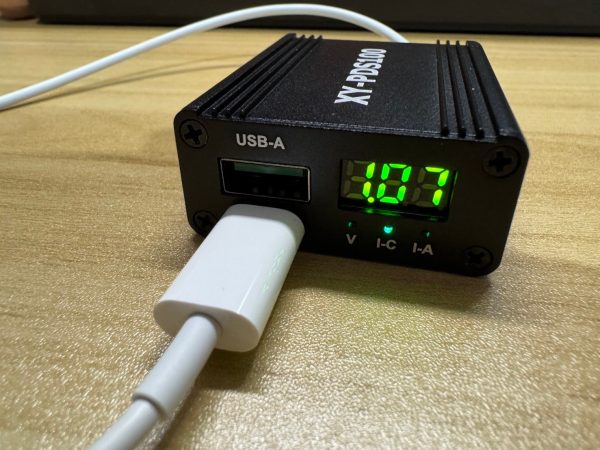

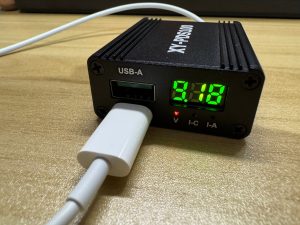

實際應用照片:
產品說明：
體積小、攜帶方便
可即時監控顯示USB-C與USB-A電壓電流
DC Jack、USB-C雙輸入接口，免轉換接頭
USB-C / USB-A智慧切換電壓電流顯示
全協議輸出，相容性高，支援以下快充協議:
PD2.0 / PD3.0 / PPS
高通Qualcomm QC4+ / QC3.0
Apple 2.4A
三星 AFC

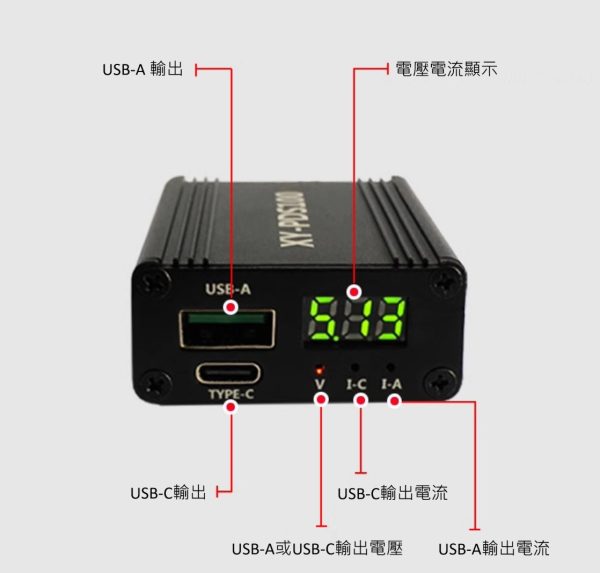

介面說明：
請參考附件圖片
功能操作顯示說明:
1. 輸入電源如果USB-C / USB-A沒電流情況下，則顯示當前電壓
2. 當只有USB-A輸出，則顯示電壓和USB-A電流，USB-C反之
3. 當USB-C / USB-A同時輸出，則只會輪流顯示USB-A與USB-C的電流
4. 若送電後，有觸發PD協議，七段顯示器則會跳出協議類型後進行充電
協議說明:
NOn — 未觸發協議
QC2 — C2.0
QC3 — C3.0
ECP — FCP
SCP — SCP
PD Fix — PD2
PPS — PD3
PE1.1 — PE1
PE2.1 — PE2
LVDC — Ldc
PS.如果10分鐘未使用，七段顯示器則會熄滅，僅保留LED指示燈!!!
商品規格：
輸入接頭：USB-C Connector & DC JACK 5.5*2.5mm
輸入功率：需有PD功能 max 20V 88W up Adapter & DC Jack(12-28V 100W up Power supply)
輸出接頭：USB-A & USB-C
輸出電流：USB-A(5-12V Max 36W) / USB-C(5-20V Max 100W)
尺寸： 53 x 46 x 21 mm
重量：60g
內容物：產品 * 1
注意事項:
1. 產品最高耐壓32V，建議28V內使用! 本產品為純降壓模組，
沒有升壓功能，如果要使用到20V輸出，必須使用21V以上DC電源供電
產品最低電壓可以到6V，但6V時大部分快充將無法激活
100W的輸出功率只有在PD輸出時能達到(PD20V 5A)
2. 對於低電壓大電流快充，請用原廠傳輸線，如想要測試電壓電流，
一定要用低內阻的USB電流表，否則將影響充電電流!
3. 當USB-A與USB-C輸出同時插上手機，則輸出將固定5V輸出
